可生產1-32層

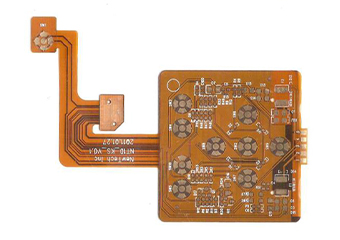

快速打樣 - FPC - HDI - 銅基/鋁基板
提供PCB中小批量生產，可生產1-32層板，18年的生產經驗，服務全球100+多個國家，上萬家客戶，質量保證！
序號 | 項目 | 內容 |
1. | 層數 | 單面/雙面/多層（4-20層） |
2. | 選用材料 | 普通：FR-4 （中TG 高TG） 、CEM-1 特殊：CEM-3、羅杰斯 |
3. | 表面處理工藝 | 無鉛工藝：無鉛噴錫板、沉鎳金板、鍍金、有機保焊膜板（OSP） |
4. | 特殊工藝 | 1.阻抗板（阻抗要求在±10%） 2.高銅厚板（內外層銅厚在3-4 OZ） 3.高TG板/無鹵板/無鹵高TG板 |
5. | 加工板厚度 | 成品厚度：0.4-3.2mm |
6. | 加工尺寸 | 最大加工尺寸：600MM X600MM 最小加工尺寸：5MM X 5MM |
7. | 最小孔徑 | 成品孔徑：0.1mm |
8. | 最小線寬線距 | 最小線寬：0.125mm 最小線距：0.125mm（成品要求） |
9. | 板厚縱橫比 | 1：8 以內 |
10. | 最小孔環 | 單邊最小孔環：0.2mm |
11. | 外層銅厚 | 18μm、35μm、70μm、 105μm、140μm |
12. | 阻焊油膜類型 | 液態感光阻焊油墨 |
13. | 阻焊油墨顏色 | 感光系列：綠色、黑色、紅色、黃色、白色、蘭色、橙色等 啞光系列：綠色、黑色 太陽油墨
|
14. | 外型加工方式 | 模沖、CNC |
15. | 公差 | 線寬±10% 、孔徑+3Mil、外形加工±0.15MM(特殊工藝另定) |
16. | 鍍層厚度 | 1.噴錫板：銅厚18-25um、錫厚5-40um 2.沉金板：鎳厚2.5-5μm、金厚0.05-0.1μm 3.OSP板：膜厚0.2-0.5um |
17. | 翹曲度 | ≤0.75% |
18年制板經驗
全球上萬家客戶
工藝精湛
交貨及時
2層板
12cm*3cm
0.2cm厚
5000pcs
?? ?ok titiz, teslimat zaman?nda, kalite ?ok iyi, bu i?birli?inden ?ok memnunum
4層PCB
10cm*5cm
2mm
1000pcs
很好的一家制板公司，交貨及時，工藝精湛。很愉快的一次合作，期待后期更多的合作。
8層板
100mm*74mm
1.5mm厚
100pcs
